空調水流量計工作原理：
一，產品概述 CH-LE空調水流量計又稱（電磁流量計）是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，技術達到國內高水平。除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。**地應用于化工、環保、冶金、醫藥、造紙、給排水等行業。
產品特點：
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
在現場可根據用戶實際需要在線修改量程。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
采用16位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。
全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1
超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好。
具有RS485 、RS232 、Hart和Modbus等數字通訊信號輸出。
具有自檢與自論斷功能，提供傳感器無端非線性修正功能。
斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會消失，EEPROM可保護設定參數和累積值

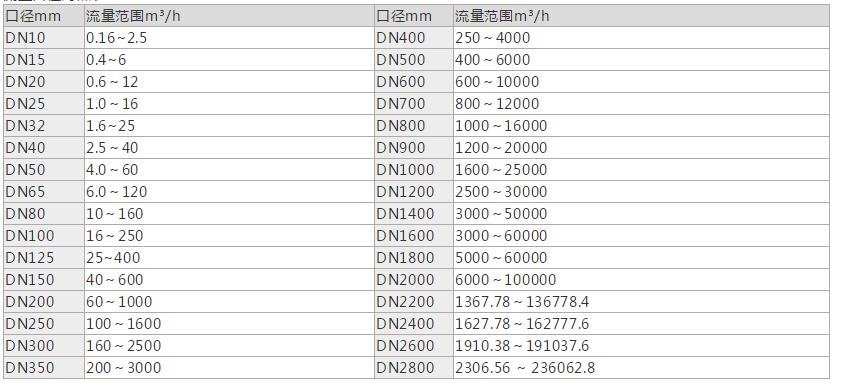

流量口徑對照表
電磁流量計優缺點對照表
|
電磁流量計 |
|
|
優點 |
缺點 |
|
1 |
在測量管內沒有可動部件和阻礙流體流動的節流部件，當流體通過流量計時不會引起任何附加的壓力損失 |
它只能測量導電介質的液體流量，不能測量非導電介質的流量 |
|
2 |
電磁流量計只需經水標定后，就可用來測量其它導電性液體的流量 |
不能用來測量氣體、蒸汽以及含有大量氣體的液體 |
|
3 |
其量程比可達20：1，有的甚至可達100：1的量程比。 |
管道內介質必須是滿管，不能測量非滿管 |
|
4 |
無機械慣性，反應靈敏，可以測量瞬時脈動流量，正反兩個方向的流量 |
只能測DN10以上管道，不適用小口徑 |
|
5 |
可測量腐蝕性介質、贓污介質及懸濁性液固兩相流的流量 |
不能測氫氟酸介質 |
安裝規范
1、應安裝在水平管道較低處和垂直向上處,避免安裝在管道的***點和垂直向下處；
2、應安裝在管道上上升處；
3、在開口排放管道安裝,應安裝在管道的較低處；
4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；
5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；
6、傳感器***不能安裝在泵的進出口處,應安裝在泵的出口處。
